電機引接線
當前位置：首頁 > 產品中心 > 電機引接線

JYJ電機引接線


JYJ125   JYJ155   JYJ155 — 1140V
125℃/155℃輻照交聯阻燃聚烯烴絕緣電機引接線（環保）
產品說明：
● 額定溫度：125℃，155℃
● 額定電壓：660V/750V/1140V
● 參考標準：JB/T 6213
● 導體使用單支或絞合0.5-120mm2鍍錫或裸銅
● XLPE絕緣，符合ROHS環保標準
● 絕緣厚度均勻、易裁線、易剝皮
● 用于B級，F級電機引接線		      PRODUCT DESCRIPTION
● Rated temperature: 125℃，155℃
● Rated voltage: 660V/750V/1140V
● Reference standard: JB/T 6213
● Solid or standard , tinned or bare copper conduct or 0.5-120mm2
● XLPE insulation ,comply with ROHS environmental standard
● Uniform insulation thickness to ensure easy stripping and cutting
● For used leads wiring of B, F insulation class motor
印字  MARKING
JYJ125   （）mm2    125℃   660V   --CHANG ZHOU PAINUI — LF
JYJ155   （）mm2    155℃   750V   --CHANG ZHOU PAINUI — LF
JYJ155-1140V   （）mm2    155℃   750V   --CHANG ZHOU PAINUI — LF

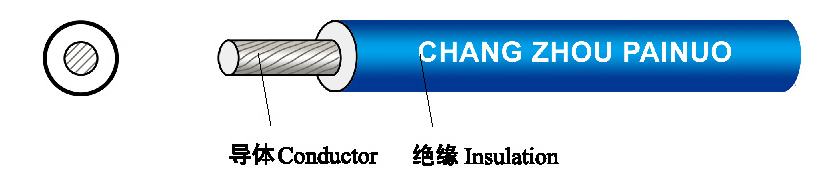

產品結構      CABLE CONSTRUCT
導體
CONDUCTOR		 絕緣
INSULATION		 MAX導體電阻
MAX.COND.
RESISTANCE
（Ω/Km,20℃）		 25℃時空氣敷設載流量25℃CAIRLAYING
CARRYING
 CURRENT
(A)		 標準長度
STANDARD
PUT-UP
(M/COIL)
規格
AWG		 構造
CONSTRUCTION		 外徑
DIA.		 厚度
THICKNESS		 標稱外徑
O.D.
  (No./mm) (mm) （mm） (mm)
0.5 16/0.2 0.95 0.6   2.2±0.1 40.1 15 200
0.75 24/0.2 1.25   2.50±0.1 26.7 17
1.0  32/0.2 1.35   2.60±0.1 20.0  19
1.5 30/0.25 1.65 0.7   3.15±0.1 13.7 24 100
2.5 49/0.25 2.1   3.65±0.1 8.21 33
4.0  56/0.3 2.7   4.2±0.1 5.09 45
6.0  84/0.3 3.3 0.8   5.1±0.1 3.39 58
10 84/0.4 4.7   6.6±0.2 1.95 80
16 126/0.4 5.8 1.0    8.2±0.2 1.24 107
25 196/0.4 7.4   9.5±0.2 0.795 138
35 276/0.4 8.6   11.1±0.2 0.565 171
50 396/0.4 10.4 1.2   13.2±0.3 0.393 210
70 360/0.5 12.5   15.0±0.5 0.277 269 50
95 475/0.5 15.3 1.4   18.50±0.5 0.21 328
100 509/0.5 15.8   19.50±0.5 0.196 358
120 608/0.5 17.0    20.50±0.5 0.164 420
注：?jiǎn)胃鶎w結構見附表，系列外的結構和規格可按供需雙方商定。
